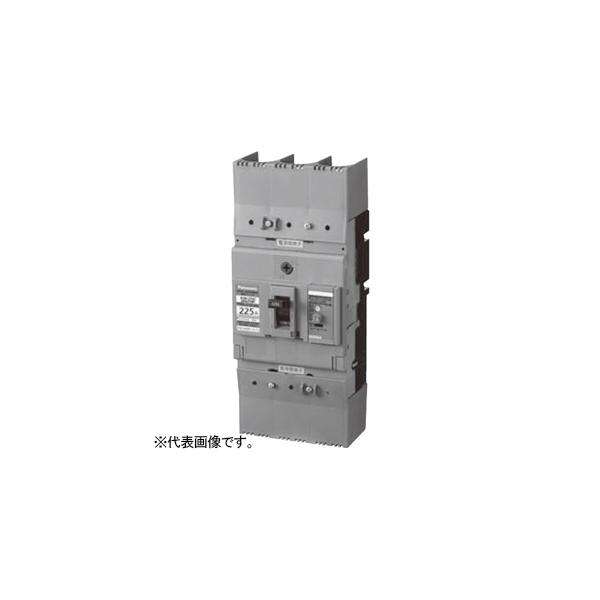

BKW32009C パナソニック 漏電ブレーカ 盤用 BKW-225C型

【特長】

●過負荷・短絡・漏電保護に使用します。
【仕様】

●盤用
●BKW-225C型
●フレーム:225AF
●極数素子数:3P3E
●感度電流(mA):100/200/500切替
●定格電流(A):200
●接続方式:圧着端子用・絶縁バリア付
●定格電圧・遮断容量(sym):AC100・200V両用
・AC200V:50kA
・AC100V:50kA
●相線式:3φ3W(三相3線式)・1φ3W(単相3線式)
●動作時間:0.1秒以内
●漏電表示方式:機械式釦
●過電流引き外し方式:熱動・電磁式
●漏電センサ動作電圧範囲(V):80〜242
●操作機構:トリップフリー(引き外し自由)型 速入速断機構
●漏電検出方式:
・増幅式(衝撃波不動作型)
・漏電動作時:黄色表示ボタン突出
●端子:
・圧着端子・バーが接続可能なM8六角穴付ボルト
・適合圧着端子(ニチフ製):R38-8・R60-8・CB100-8・CB150-8
・標準締付トルク(N・m):8.0〜13.0
●絶縁距離(mm):
・遮断器から天井板まで:40
・遮断器から側板まで:40
・上部遮断器との充電露出部間隔:50
・遮断器相互の側面間隔:密着可
※絶縁バリア・端子カバー・絶縁チューブ・テーピング等により裸導体間を確実に絶縁してください。
●材質:
・ボディ:不飽和ポリエステル樹脂
・カバー・上カバー・ハンドル:PA樹脂
・接点:銀合金
・端子板:銅合金
●過電流特性:
・定格×200%〜8分以内動作
・定格×125%〜120分以内動作
・定格×100%〜不動作
●開閉性能:
・定格電流開閉〜1000回+無通電開閉〜7000回
・(定格×6倍) 電流開閉〜25回
●温度上昇性能(℃):接点部 100以下、端子部 60以下
●絶縁抵抗(MΩ):5以上
●耐電圧性能:2500V×1分間
●衝撃波耐電圧性能及び衝撃波不動作性能:7kV×波頭長1.2μs×波尾長50μs
●耐振動性能:振動数16.7Hz×振動変位加速度19.6m/s2×複振幅4mm×1時間で遮断器は開放せず、各部に異常を生じない
●耐衝撃性能:衝撃加速度294m/s2で各部に異常を生じない
●使用環境:
・周囲温度(℃):-10〜60
・湿度(%):85以下
●重量(kg):1.8
●逆接続可能
